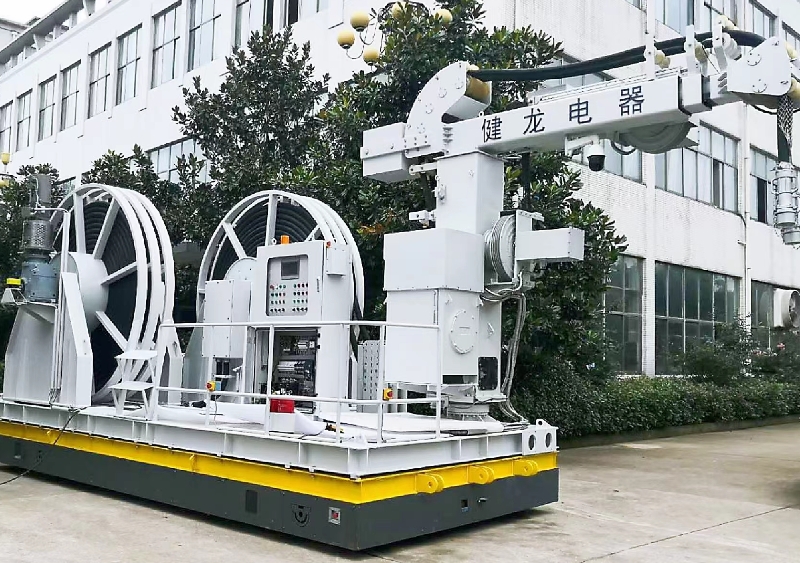

電纜卷盤
卷盤尺寸及型式根據電纜長度及客戶需求設計，型式可做成卷盤式或卷筒式，表面噴涂海洋防腐漆。
高壓滑環和低壓滑環
變頻器
通過變頻器控制電機的正轉、反轉以及轉速。實現電纜的收、放以及速度的控制。
電機+磁滯聯軸器
電機：用于控制卷盤的正、反轉磁滯聯軸器：正常情況下，將電機的轉速傳遞給減速機。后端堵轉時，打滑，防止電機過載。在電機無法正常工作、或電纜收到大于設定值的拉力時，可以釋放卷盤電纜，防止電纜過度受力拉斷受損。
減速機
降低輸出端轉速，增大輸出端扭力，以滿足后端設備有足夠的扭矩轉動。
遙控器
有線遙控器；無線遙控器。操作人員可以站在船舷邊遙控操作導纜架及電纜的收/放。同時具有應急停止按鈕。
導纜架
分為液壓式和手搖式。功能：將電纜傳送至船舷外側，帶多滾輪，防止電纜與舷側摩擦損傷，結構設計滿足電纜的彎曲半徑要求。靠泊時下放至船舷外側，不使用或航行時收回。根據設計要求，可在前端安裝一組張力傳 感器，監測電纜收到張力，并以模擬量形式傳輸給PLC，已顯示張力數值。
脈沖計數器
通過一定的變比，實時監測卷盤旋轉的圈數，以模擬量形式送給PLC換算為電纜收回或放出的長度數值。同時可設定3檔限位：收滿、最后2圈、最后一圈，并以開關量形式輸出。
控制箱 Control box 控制箱采用落地安裝。由316L不銹鋼鋼板制作，厚度3mm。對于前門板、左右大側封板及其它存在焊接的殼體部分，采用表面靜電噴涂工藝來保證其耐腐蝕和外形的美觀，進出線電纜孔應安裝防水接頭。 1)電制：AC400V/450V，50/60Hz；2)額定功率：4~7.5KW。
控制箱內部設備
內部包含，觸摸屏一體機、按鈕、指示燈、變頻器、控制變壓器、微斷、控制變壓器、選擇開關等設備。主要元器件均采用西門子、施耐德等知名品牌。
